このページは、電池を充電、放電した記録などを、書いてゆくものです。充放電生中継もあります。それが、どうした、、、、といわれれば、それまでですが。
グラフをクリックすると、大きい画像が見えます。また、生中継の場合は1分ごとにグラフがアップデートされます。
今のところは、
ブラウザの更新ボタンを、押して、生中継グラフを更新してね

過去の充放電日記を全部見るには、以下の質問に答え、ボタンを押してください。

滝川と言えば、クリ○○ル(5文字全部、全角カタカナ入力):

凡例:
slot1電圧  slot2電圧  slot3電圧  slot4電圧
slot1温度  slot2温度  slot3温度  slot4温度
slot1電流  slot2電流  slot3電流  slot4電流

つまり、同系統の色は同じスロット。明るいのが電圧、暗いのが温度と充放電電流です。 あと、測定はすべて1秒置きにプロットしており、例えば、1秒/4秒というのは、 1秒充電して、3秒休止、という意味です。なので、充電中の電圧を1回と休止中の電圧3回がグラフに表示されており、休止中のほうは、線が太く見えます。(拡大すれば、3本の線が見えます。)

電池: 三洋eneloop-R 2000mAh(set1)
日時: 2012年01月25日20時41分

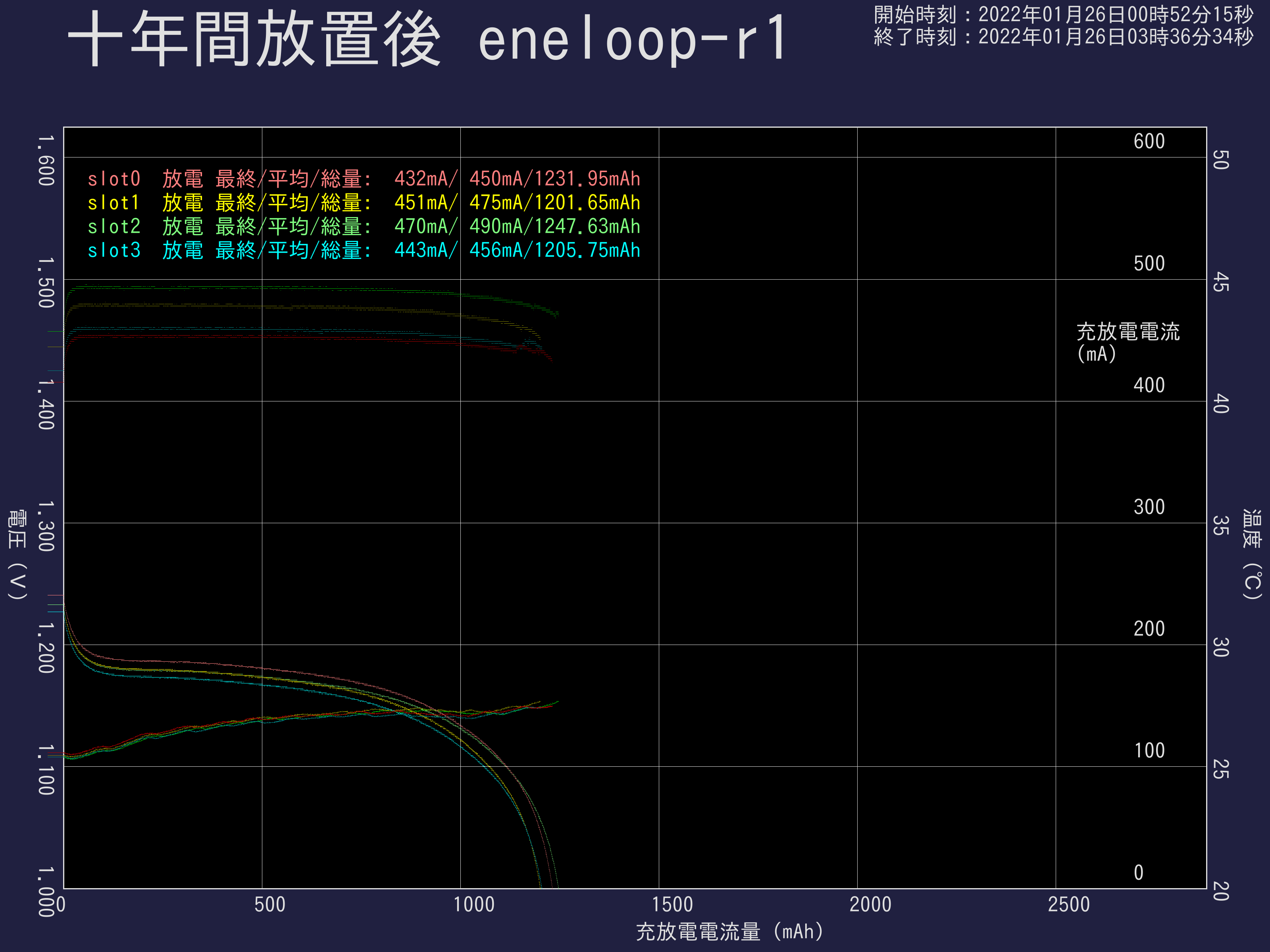

コメント: 2022年に、10年放置後に向けて、このまま放置中です。
拡大画像 800*600 3600*2400
電池: 三洋eneloop-R 2000mAh(set1)
日時: 2012年01月25日16時15分
コメント:
拡大画像 800*600 3600*2400
電池: 三洋eneloop-R 2000mAh(set1)
日時: 2012年01月25日11時35分
コメント:
拡大画像 800*600 3600*2400
電池: 三洋eneloop-R 2000mAh(set1)
日時: 2012年01月25日07時10分
コメント:
拡大画像 800*600 3600*2400
電池: 三洋eneloop-R 2000mAh(set1)
日時: 2012年01月25日02時29分
コメント:
拡大画像 800*600 3600*2400

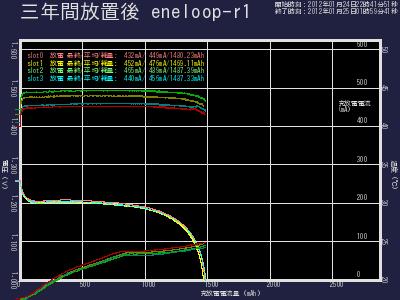

電池: 三洋eneloop-R 2000mAh(set1)
日時: 2012年01月24日22時41分
コメント:
拡大画像 800*600 3600*2400

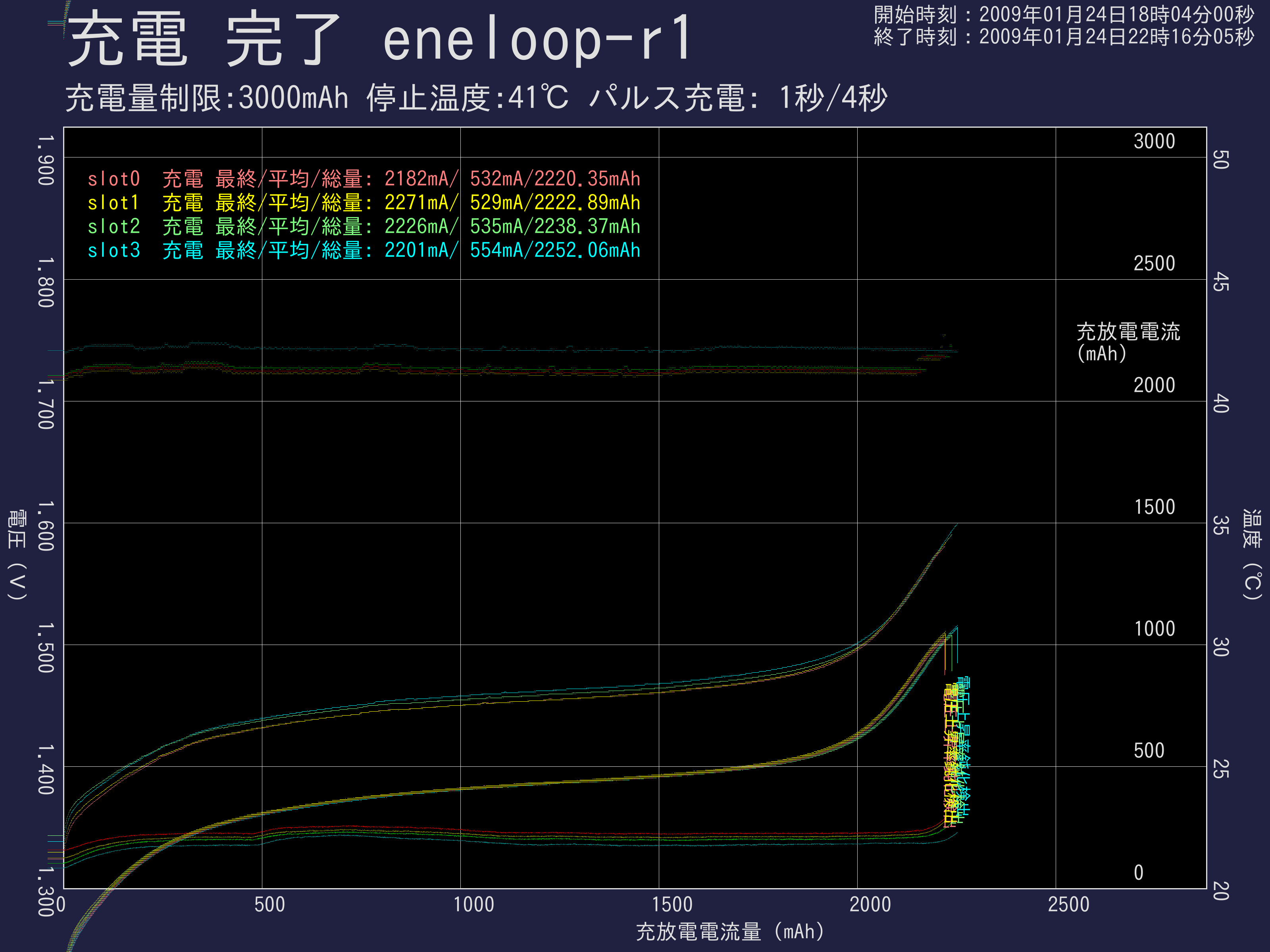

電池: 三洋eneloop-R 2000mAh(set1)
日時: 2009年01月24日18時04分
コメント:
拡大画像 800*600 3600*2400
電池: 三洋eneloop-R 2000mAh(set1)
日時: 2009年01月24日13時49分
コメント:
拡大画像 800*600 3600*2400
電池: 三洋eneloop-R 2000mAh(set1)
日時: 2008年12月26日08時22分
コメント:
拡大画像 800*600 3600*2400

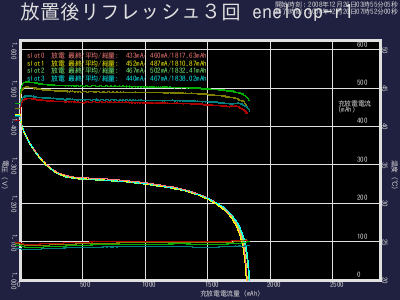

電池: 三洋eneloop-R 2000mAh(set1)
日時: 2008年12月26日03時55分
コメント:
拡大画像 800*600 3600*2400
電池: 三洋eneloop-R 2000mAh(set1)
日時: 2008年12月25日23時08分
コメント:
拡大画像 800*600 3600*2400
電池: 三洋eneloop-R 2000mAh(set1)
日時: 2008年12月25日18時41分
コメント:
拡大画像 800*600 3600*2400
電池: 三洋eneloop-R 2000mAh(set1)
日時: 2008年12月25日13時55分
コメント:
拡大画像 800*600 3600*2400
電池: 三洋eneloop-R 2000mAh(set1)
日時: 2008年12月25日09時27分
コメント:
拡大画像 800*600 3600*2400

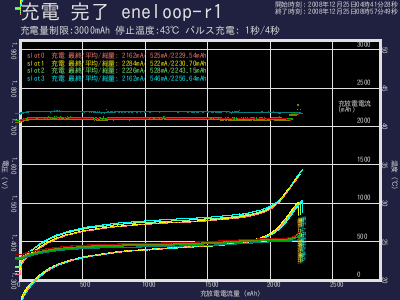

電池: 三洋eneloop-R 2000mAh(set1)
日時: 2008年12月25日04時41分
コメント:
拡大画像 800*600 3600*2400
電池: 三洋eneloop-R 2000mAh(set1)
日時: 2008年12月25日00時41分
コメント:
拡大画像 800*600 3600*2400
電池: 三洋eneloop-R 2000mAh(set1)
日時: 2007年12月23日14時52分
コメント:
拡大画像 800*600 3600*2400
電池: 三洋eneloop-R 2000mAh(set1)
日時: 2007年12月23日10時43分
コメント:
拡大画像 800*600 3600*2400
電池: 三洋eneloop-R 2000mAh(set1)
日時: 2007年09月23日06時14分
コメント:
拡大画像 800*600 3600*2400
電池: 三洋eneloop-R 2000mAh(set1)
日時: 2007年09月23日01時34分
コメント:
拡大画像 800*600 3600*2400
電池: 三洋eneloop-R 2000mAh(set1)
日時: 2007年09月18日23時42分
コメント: 結構衝撃的な結果。
内部抵抗がものすごく少ない!

なんじゃ、これは、充電器の回路に問題がある、ということも含め、考えなきゃ。
仮説として、eneloop-Rは、放置すると、内部抵抗が少なくなるような味付けがされており、これが、デジカメとかで使いやすくなってる、、、という驚くべきことも成り立つが、単なる回路の問題、という話もあるが、、、

おそらく、回路と、ソフトウェアに問題があるに1000点って感じ。
ええっと、なんでそう思うかは、ここでは、ややこしすぎて、説明しきれないが、これを改良するには、、、どうしようかなあ。
#ええっと、無理矢理説明すると、
#GND線の抵抗値を補正する際に、電池フォルダーの接触抵抗が効いてしまい、ちゃんと電池がセットできてなかった時に、こんな状態になると、、、いうことかと思う。(けど、いまのところ、まだ、わからん。)

俺もまだまだだなあ。

→9月23日追記: 原因は接触不良。でデータ補正しました。
拡大画像 800*600 3600*2400
